Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Sản phẩm: | Phản xạ sợi quang OTDR FBG | Bước sóng: | 1550NM |
|---|---|---|---|
| Kết nối: | SC/APC nam nữ | Màu sắc: | màu xanh lá |
| Đăng kí: | Giám sát mạng FTTx | Thương hiệu OEM: | Ủng hộ |
Mô tả bộ phản xạ sợi quang 1550nm OTDR FBG SC/APC
Chóa phản xạ FBG là cấu trúc đầu nối loại SC/LC tiêu chuẩn, đóng gói một FBG đặc biệt trong ống gia cố gốm.
Bộ phản xạ cách tử bragg sợi quang là bộ phản xạ băng tần cụ thể có chi phí thấp được gắn ở phía đơn vị mạng quang (ONU).Nó có thể phản xạ các xung ánh sáng (1650 +/- 5 nm) từ OTDR ở phía đầu cuối đường dây cáp quang (OLT) gần 100%, trong khi các dải hoạt động của mạng quang thụ động (PON) được truyền đi bình thường.OTDR có thể xác định xem đường sợi quang có bình thường hay không bằng cách phát hiện tín hiệu được phản xạ bởi bộ phản xạ cách tử sợi quang.Khi tín hiệu phản xạ thấp hơn giá trị bình thường, tổn thất đường truyền quá lớn;khi giá trị phản xạ bằng 0, đường cáp quang bị hỏng. Do đó, chúng ta có thể duy trì đường cáp quang kịp thời bằng cách giám sát thời gian thực của đường cáp quang.
Ứng dụng của phản xạ quang học
mạng PON
thử nghiệm OTDR
Nhà ga văn phòng trung tâm
FTTX
Các tính năng của phản xạ sợi quang
Suy hao chèn và hệ số phản xạ thấp ở bước sóng lưu lượng
Độ phản xạ cao ở bước sóng thử nghiệm
Dễ dàng để cài đặt
Độ tin cậy vượt trội và ổn định môi trường
Tương thích với GPON, EPON, GEPON
Sự chỉ rõ
| Tham số | Đơn vị | Giá trị |
| Vượt qua dải bước sóng | bước sóng | 1260~1360 & 1460~1520 & 1575~1670 |
| Phạm vi bước sóng dải phản xạ | bước sóng | 1545~1555 |
| IL(1260nm-1360nm) | dB | ≤1,5 |
| IL(1460nm-1520nm) | dB | ≤2 |
| IL(1545nm-1555nm) | dB | ≥20 |
| RL(1260nm-1360nm) | dB | ≥35 |
| RL(1460nm-1520nm) | dB | ≥30 |
| RL(1575nm-1670nm) | dB | ≥30 |
| RL(1545nm-1555nm) | dB | ≤1 |
| PĐL | dB | ≤0,4 |
| Ripple (Dải PHẢN HỒI) | dB | ≤0,6 |
| TDL | dB | ≤0,5 |
| Nhiệt độ hoạt động | ℃ | -20~+65 |
| Độ ẩm tương đối | %RH | 5~95 |
| Kết nối | Loại bộ suy hao SC/APC hoặc LC/APC |

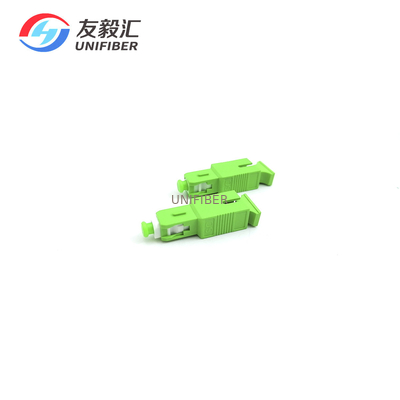

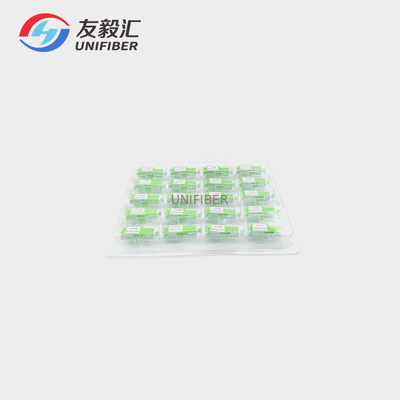

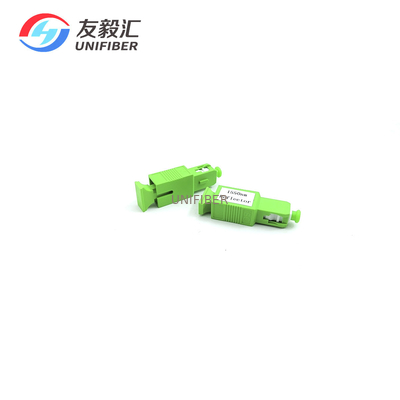

Hình ảnh của sợi phản xạ bragg grating
