Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Sản phẩm: | 40CH 48CH 100G DWDM AAWG Athermal AWG Mô-đun phẳng Top / Gaussian | Số kênh:: | 40/48/96 kênh |
|---|---|---|---|
| Bước sóng: | C-Band, L-Band, C + L-Band hoặc tùy chỉnh | Khoảng cách giữa các kênh: | 50GHz 100GHz 200GHz |
| hình dạng bộ lọc: | Đầu phẳng hoặc Gaussian | Đầu nối vào / ra: | LC / UPC |
| Chiều dài sợi: | 0,5m, 1m, 1,5m 2m | Bưu kiện: | Mô-đun hoặc giá được gắn |
| Điểm nổi bật: | Mô-đun AWG Athermal AAWG,Mô-đun AWG Athermal 100G,Gaussian DWDM Mux Demux |
||

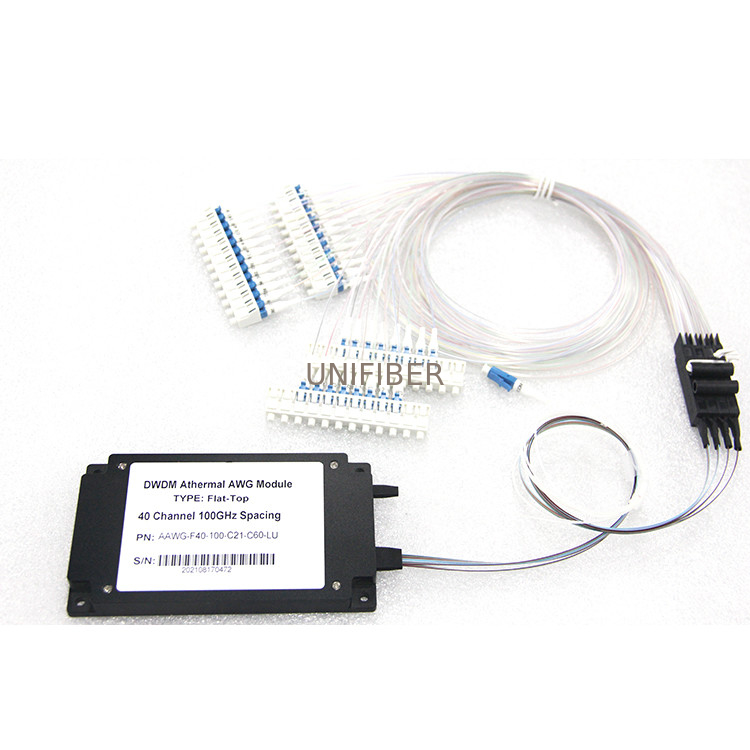

40CH 48CH 100G DWDM Mux Demux AAWG Athermal AWG Mô-đun phẳng Mặt trên / Gaussian
Athermal AWG (Arrayed Waveguide Grating) là thiết bị DWDM mux / demux hiệu suất cao hoạt động trên khoảng cách kênh 100GHz mà không cần ổn định nhiệt độ.Các chip silica trên silicon được xử lý phẳng bao gồm các ống dẫn sóng kênh được phân loại để tách hoặc kết hợp nhiều bước sóng.Athermal AWG cho phép ghép kênh và phân kênh tín hiệu DWDM trên một phạm vi nhiệt độ hoạt động rộng mà không cần ổ nóng và thiết bị điện tử giám sát.
Các AWG này cung cấp khả năng suy hao chèn thấp, cách ly kênh tuyệt vời, dễ dàng xử lý sợi quang và độ tin cậy lâu dài trong một gói nhỏ gọn.Công nghệ athermalization của Unifiber đơn giản hóa việc triển khai các bộ ghép kênh / phân kênh AWG của các nhà cung cấp mạng DWDM.
Đặc trưng:
~ 40CH 100G AWG Moduie (40CH 100G DWDM Mux Demux)
~ lnsertion Loss Ripple: 1.0db
~ Returnloss quang học: 40db
~ Băng tần: C-Band, L-Band, C + L-Band, Tùy chỉnh là tùy chọn
~ Số lượng Channeis: 16CH, 32CH, 40CH, 48CH, Đặc biệt là tùy chọn
~ Khoảng cách: 50G, 100G, 200G, Đặc biệt là tùy chọn
~ Hình dạng bộ lọc: Gaussian, Gaussian rộng, Đầu phẳng là tùy chọn
~ Gói: Mô-đun, Giá đỡ, Đặc biệt là tùy chọn
~ Chiều dài sợi: 0,5m, 1m, 1,5m, 2m, 2,5m, 3m, Chỉ định là tùy chọn
~ Đầu nối ln / Out: Không có, FC / APC, FC / PC, SC / APC, SC / PC, LC / APC, LC / PC, ST / UPC, Specify là tùy chọn
| Tham số | Đơn vị | Gaussian | Mặt phẳng | |
| Bước sóng kênh (nm) | nm | ITU 100 GHz lưới | ||
| Số kênh | - | 16,32,40,48 hoặc khác | ||
| Độ chính xác bước sóng (nm) | nm | ± 0,05 | ||
| Suy hao chèn (dB) | dB | <4,5 | <6.0 | |
| Băng thông kênh (băng thông @ -1dB) | nm | > 0,2 | > 0,3 | |
| Băng thông kênh (băng thông @ -3dB) | nm | > 0,4 | > 0,5 | |
| Tổng nhiễu xuyên âm (dB) | dB | > 20 | > 23 | |
| Độ gợn sóng của kênh (dB) | dB | <0,75 | ||
| Cô lập (dB) | Liền kề | dB | > 25 | |
| Không liền kề | dB | > 30 | ||
| Tối đaĐồng nhất | dB | 1,2 | ||
| Phân tán màu | ps / nm | -20 ~ + 20 | ||
| Tối đaMất phân cực phụ thuộc | dB | 0,5 | ||
| Tối đaPhân tán chế độ phân cực | ps | 0,5 | ||
| Tối thiểu.Định hướng | dB | > 50 | ||
| Tối thiểu.Trả lại mất mát | dB | > 45 | ||
| Xử lý công suất tối đa | mW | 300 | ||
| Loại sợi | - | SMF-28e hoặc loại khác | ||
| Nhiệt độ hoạt động | ° C | -5 ~ + 70 | ||
| Nhiệt độ bảo quản | ° C | -40 ~ + 85 | ||
| Kích thước | mm | L120 x W70 x H12 | ||
| Giá treo 19 "1U: 431,5 * 250 * 44 | ||||
