Thông tin chi tiết sản phẩm:
Thanh toán:
|

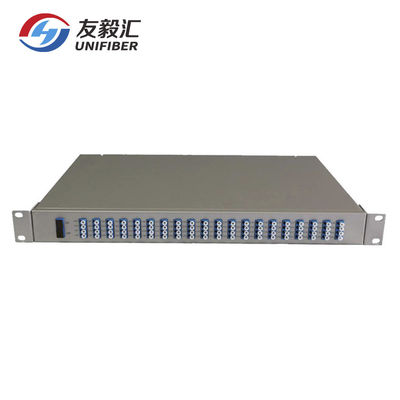

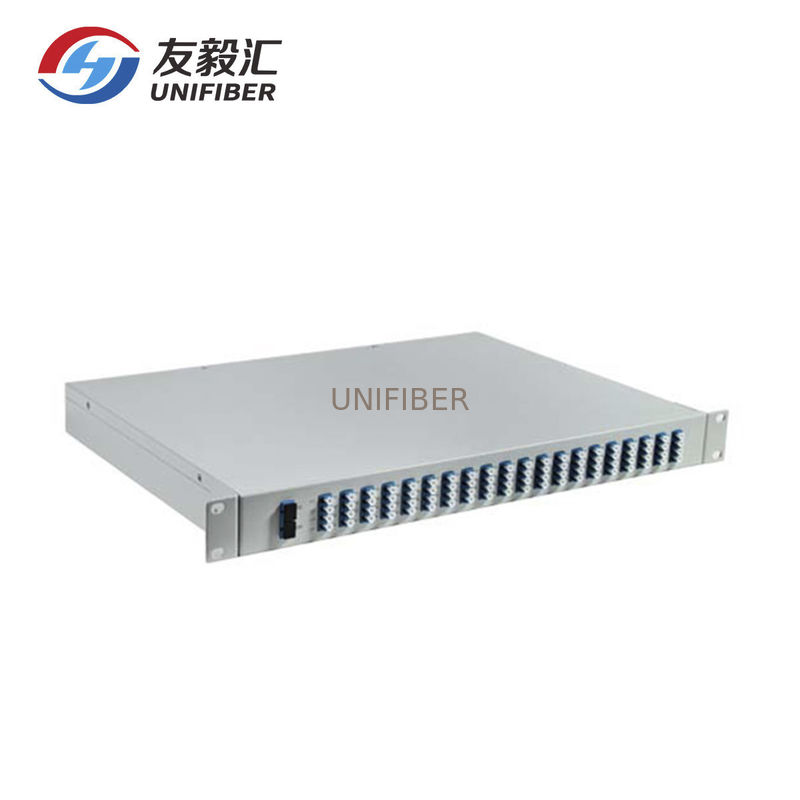

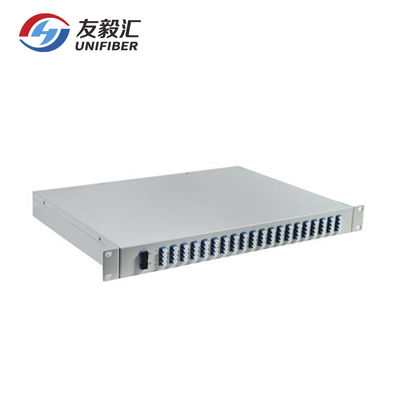

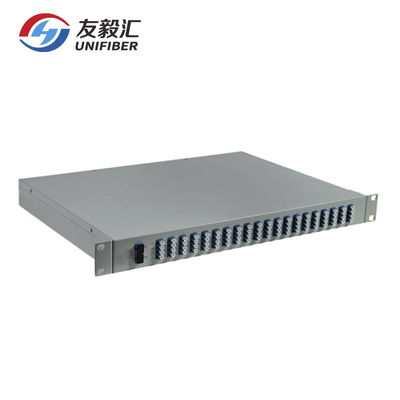

sản phẩm: | Mô-đun AWG DWDM nhiệt điện 80-CH 50Ghz trong Rackmount 1U | Cấu hình: | Mux, Demux |
---|---|---|---|
Kênh đầu tiên: | C21 C22 C23 ... C59 C60 C61 | Số lượng kênh: | 80 |
Loại sợi: | 250um, 0,9mm | Đầu nối vào / ra: | LC / UPC |
Điểm nổi bật: | Mô-đun Athermal AWG DWDM,Mô-đun AWG DWDM 50Ghz,Bộ ghép kênh DWDM Demux 80CH |
Mô-đun DWDM Athermal AWG 80-CH 50Ghz Mux / Demux là thiết bị DWDM mux / demux hiệu suất cao hoạt động trên khoảng cách kênh 50GHz mà không cần ổn định nhiệt độ.Các chip silica trên silicon được xử lý phẳng bao gồm các ống dẫn sóng kênh được phân loại để tách hoặc kết hợp nhiều bước sóng.Athermal AWG cho phép ghép kênh và phân kênh tín hiệu DWDM trong một phạm vi nhiệt độ hoạt động rộng mà không cần ổ đĩa nóng và thiết bị điện tử giám sát. gói nhỏ gọn
Đặc trưng
Chức năng MUX / DEMUX
Gói nhỏ gọn
Số đa kênh
Tuân thủ Telcordia GR-1209/1221
Thiết kế nhiệt, không cần nguồn điện
Suy hao chèn thấp, PDL thấp, cách ly kênh cao
Ứng dụng
Truyền động DWDM
Mạng khu vực thành phố lớn
Mạng đường dài
Mạng PON
Khối xây dựng cho ROADM
Xây dựng khối cho VMUX
Sự chỉ rõ
Tham số / 参数
|
Điều kiện / 条件
|
Thông số kỹ thuật / 规格
|
Các đơn vị
|
||
MIN
|
Kiểu chữ.
|
TỐI ĐA
|
单位 | ||
通道 数 / Số kênh
|
96
|
96
|
CH
|
||
通道 间隔 / Khoảng cách kênh số
|
50GHz
|
50
|
GHz
|
||
中心 波长 / Bước sóng trung tâm
|
Tần số ITU, được đo trong chân không.
|
Ban nhạc C
|
nm
|
||
通道 带宽 / Clear Channel Passband
|
Căn giữa ở mỗi tần số kênh ITU
|
± 6,25
|
GHz
|
||
波长 精度 / Độ ổn định bước sóng
|
Phạm vi tối đa của sai số bước sóng của tất cả các kênh và nhiệt độ ở phân cực trung bình.
|
± 0,05
|
nm
|
||
-1dB 带宽 / -1dB Băng thông kênh
|
Băng thông kênh rõ ràng được xác định bởi hình dạng băng thông.Đối với mỗi Kênh.
|
0,2
|
|
|
nm
|
Băng thông kênh -3dB 带宽 / -3dB
|
Băng thông kênh rõ ràng được xác định bởi hình dạng băng thông.Đối với mỗi kênh.
|
0,28
|
|
|
nm
|
ITU 波长 通道 插 损
|
Được xác định là mức truyền tối thiểu ở bước sóng ITU cho tất cả các kênh.Đối với mỗi kênh, ở mọi nhiệt độ và phân cực
|
|
|
12
|
dB
|
Suy hao chèn quang tại lưới ITU | với các đầu nối. | ||||
相邻 通道 隔离 度
|
Tỷ lệ truyền đỉnh so với truyền cực đại trên cả hai bước sóng ITU lân cận
|
25
|
|
|
dB
|
Cách ly kênh liền kề | |||||
非 相邻 通道 隔离 度
|
Tỷ lệ truyền đỉnh trong kênh
|
30
|
|
|
dB
|
Kênh cách ly không liền kề | băng thông để truyền tối đa trên tất cả các bước sóng ITU không liền kề | ||||
总 串扰 / Tổng số nhiễu xuyên âm
|
Tỷ lệ công suất trong kênh so với công suất ở tất cả các bước sóng ITU khác
|
20
|
|
|
dB
|
插 损 一致性
|
Sự khác biệt giữa tối đa và tối thiểu của băng thông trên tất cả các kênh
|
|
0,8
|
1,3
|
dB
|
Sự đồng nhất về mất điểm chèn | |||||
方向性 / Directivity (Chỉ Mux)
|
Tỷ lệ công suất phản xạ ra khỏi kênh bất kỳ (ngoài kênh n) so với công suất phản xạ từ kênh đầu vào n
|
40
|
|
|
dB
|
回 损 / Mất trở lại quang học
|
Cổng đầu vào và đầu ra
|
45
|
|
|
dB
|
偏振 相关 损耗
|
Giá trị trường hợp xấu nhất được đo bằng ± 20GHz xung quanh bước sóng ITU cho mỗi cổng.
|
|
0,3
|
0,5
|
dB
|
Suy hao phụ thuộc phân cực trong dải kênh rõ ràng | |||||
偏振 模式 色散
|
Độ trễ nhóm vi phân tối đa trong bước sóng ITU tham chiếu
|
|
|
1
|
ps
|
Chế độ phân tán phân tán | |||||
色度 色散 / Phân tán màu sắc
|
Tỷ lệ thay đổi tối đa của độ trễ nhóm so với bước sóng trong bước sóng ITU tham chiếu
|
-20
|
|
20
|
ps / nm
|
最大 输入 光 功率
|
Công suất quang học liên tục tối đa
|
|
|
500
|
mW
|
Công suất quang đầu vào tối đa |
Kênh
|
ITU
|
Tần số
|
Bước sóng
|
Kênh
|
ITU
|
Tần số
|
Bước sóng
|
Không.
|
Kênh
|
THz
|
nm
|
Không.
|
Kênh
|
THz
|
nm
|
1
|
60
|
196
|
1529.553
|
25
|
36
|
193,6
|
1547.715
|
2
|
59
|
195,9
|
1530.334
|
26
|
35
|
193,5
|
1548.515
|
3
|
58
|
195,8
|
1531.116
|
27
|
34
|
193,4
|
1549.315
|
4
|
57
|
195,7
|
1531.898
|
28
|
33
|
193,3
|
1550.116
|
5
|
56
|
195,6
|
1532.681
|
29
|
32
|
193,2
|
1550,918
|
6
|
55
|
195,5
|
1533.465
|
30
|
31
|
193,1
|
1551.721
|
7
|
54
|
195.4
|
1534,25
|
31
|
30
|
193
|
1552.524
|
số 8
|
53
|
195.3
|
1535.036
|
32
|
29
|
192,9
|
1553.329
|
9
|
52
|
195,2
|
1535.822
|
33
|
28
|
192,8
|
1554.134
|
10
|
51
|
195.1
|
1536.609
|
34
|
27
|
192,7
|
1554,94
|
11
|
50
|
195
|
1537.397
|
35
|
26
|
192,6
|
1555.747
|
12
|
49
|
194,9
|
1538.186
|
36
|
25
|
192,5
|
1556.555
|
13
|
48
|
194,8
|
1538,976
|
37
|
24
|
192.4
|
1557.363
|
14
|
47
|
194,7
|
1539.766
|
38
|
23
|
192.3
|
1558.173
|
15
|
46
|
194,6
|
1540.557
|
39
|
22
|
192.2
|
1558,983
|
16
|
45
|
194,5
|
1541.349
|
40
|
21
|
192.1
|
1559,794
|
17
|
44
|
194.4
|
1542.142
|
41
|
20
|
192
|
1560,606
|
18
|
43
|
194.3
|
1542,936
|
42
|
19
|
191,9
|
1561.419
|
19
|
42
|
194,2
|
1543,73
|
43
|
18
|
191,8
|
1562.233
|
20
|
41
|
194.1
|
1544.526
|
44
|
17
|
191,7
|
1563.047
|
21
|
40
|
194
|
1545.322
|
45
|
16
|
191,6
|
|
22
|
39
|
193,9
|
1545.322
|
46
|
15
|
191,5
|
|
23
|
38
|
193,8
|
1546.119
|
47
|
14
|
191.4
|
|
24
|
37
|
193,7
|
1546,917
|
48
|
13
|
191.3
|
XAWG
|
X
|
XX
|
X
|
XXX
|
X
|
X
|
X
|
XX
|
Kiểu
|
Ban nhạc
|
số kênh
|
khoảng cách
|
Kênh đầu tiên
|
Loại chip
|
Gói
|
Chiều dài sợi
|
Đầu nối vào / ra
|
(Tổng chiều dài) | ||||||||
AAWG =
|
C = C-Band
|
16 = 16-CH
|
1 = 100G
|
C62 = C62
|
G = Gaussian
|
M = Mô-đun
|
1 = 0,5m
|
0 = Không có
|
Athermal AWG | L = L-Band | 32 = 32-CH | 2 = 200G | H61 = H61 | F = Đầu phẳng | R = Rack | 2 = 1m | 1 = FC / APC |
D = C + L-Band | 40 = 40-CH | 5 = 50G | C60 = C60 | X = Đặc biệt | 3 = 1,5m | 2 = FC / PC | ||
X = Tùy chỉnh | 48 = 48-CH | X = Đặc biệt | H59 = H59 | 4 = 2m | 3 = SC / APC | |||
96 = 96-CH | . | X = Chỉ định | 4 = SC / PC | |||||
XX = Đặc biệt | XXX = đặc biệt | 5 = LC / APC | ||||||
6 = LC / PC | ||||||||
7 = ST / UPC | ||||||||
X = Chỉ định |
