Thông tin chi tiết sản phẩm:
Thanh toán:
|
BĂNG TRUYỀN: | 1260 ~ 1625 nm | BAN PHẢN XẠ: | 1644,5 ~ 1655,5 nm |
---|---|---|---|
Connector Typefunction gtElInit() {var lib = new google.translate.TranslateService();lib.translatePa: | SC LC | Quang điện: | 27dBm |
Suy hao chèn (1260nm-1360nm): | 1,2 dB | Mất mát trở lại (1260nm-1360nm): | 35 DB |
Điểm nổi bật: | Bộ phản xạ sợi quang FBG,Bộ phản xạ sợi quang SC LC,Bộ phản xạ cách tử Bragg 1625nm |

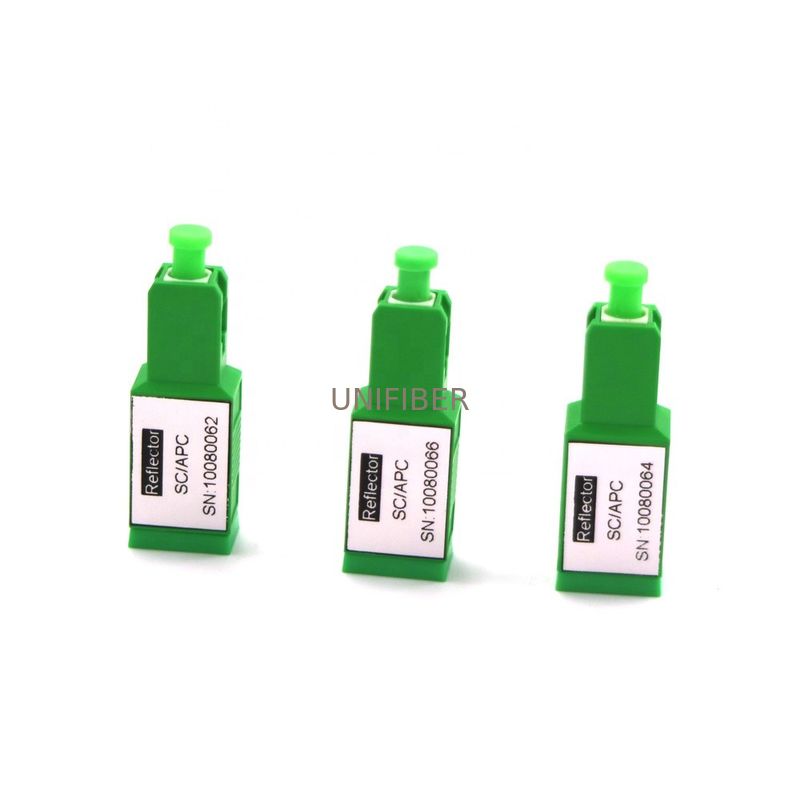

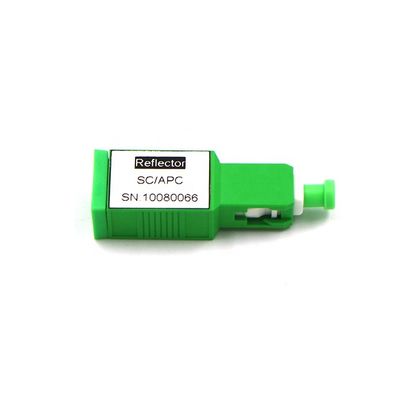

SC FBG (Fiber Bragg Grating) Bộ phản xạ cách tử quang 1260-1625nm
Bộ phản xạ sợi quang, còn được gọi là bộ lọc cách tử sợi quang Bragg, thường được lắp đặt ở đầu phía trước của ONU của mạng quang.Kết hợp với thiết bị OTDR, nó có thể nhận ra giám sát mạng điểm-điểm (PTP) hoặc điểm-đa điểm (PTMP) của liên kết quang, có thể phản ánh sự bất thường của mạng một cách nhanh chóng và chính xác;Bộ phản xạ SC pigtail fiber (FBG) có ưu điểm là suy hao chèn thấp, hệ số phản xạ cao, lắp đặt thuận tiện, v.v., và là một thiết bị quang lý tưởng để giám sát liên kết mạng;Nó được sử dụng rộng rãi trong mạng PON, kiểm tra OTDR, kiểm tra phòng máy trung tâm, FTTX và các lĩnh vực khác.
ĐẶC TRƯNG
lưới nhúng trong sợi, không bị ô nhiễm môi trường;
độ tin cậy cao, tuổi thọ dài
Độ phản xạ cao đối với các dải cần bị chặn (trên 99,5%), gần bằng phản xạ toàn phần
Bước sóng của dải phản xạ được kiểm soát chính xác (1643,5nm ~ 1656,5nm)
Trong dải thông của vùng chuyển tiếp rất hẹp (nhỏ hơn 2nm), vùng này là thông toàn;
Sử dụng cấu trúc bộ điều hợp chung tiêu chuẩn, kết nối dễ dàng;
Sự chỉ rõ:
Mục | Đơn vị | SC FBG Reflector, Loại bím | ||
Băng tần hoạt động | Băng truyền | nm | 1260 ~ 1625 | 1260 ~ 1600 |
Dải phản xạ | nm | 1645 ~ 1655 | 1625 ~ 1650 | |
Băng truyền | IL | dB | ≤1,4 @ 1260 ~ 1360nm | ≤1,4 @ 1260 ~ 1360nm |
≤1,4 @ 1460 ~ 1600nm | ≤1,4 @ 1460 ~ 1580nm | |||
≤2.0 @ 1600 ~ 1625nm | ≤2.0 @ 1580 ~ 1600nm | |||
> 21 @ 1645 ~ 1655nm | > 21 @ 1620 ~ 1630nm | |||
ORL | dB | > 35 @ 1260 ~ 1360nm | > 35 @ 1260 ~ 1360nm | |
> 35 @ 1460 ~ 1600nm | > 35 @ 1460 ~ 1580nm | |||
> 25 @ 1600 ~ 1625nm | > 25 @ 1580 ~ 1600nm | |||
Dải phản xạ | IL | dB | ≤1.0 @ 1645 ~ 1655nm | ≤1.0 @ 1620 ~ 1630nm |
PDL | dB | ≤0,4 | ||
Ripple | dB | ≤0,6 | ||
TDL | dB | ≤0,5 | ||
Công suất quang học tối đa | dBm | ≤27 | ||
Loại Ferrule | / | PC hoặc APC | ||
Loại sợi | / | G657A1 và ống rời 900um | ||
Hướng truyền | / | Một chiều | ||
Nhiệt độ hoạt động | ℃ | -20 ~ + 70 | ||
Độ ẩm hoạt động | % RH | 5 ~ 95 | ||
Nhiệt độ bảo quản | ℃ | -40 ~ + 85 |
