Module AAWG PM 40CH Gaussian C21~C60 FC/APC Trục chậm hoạt động

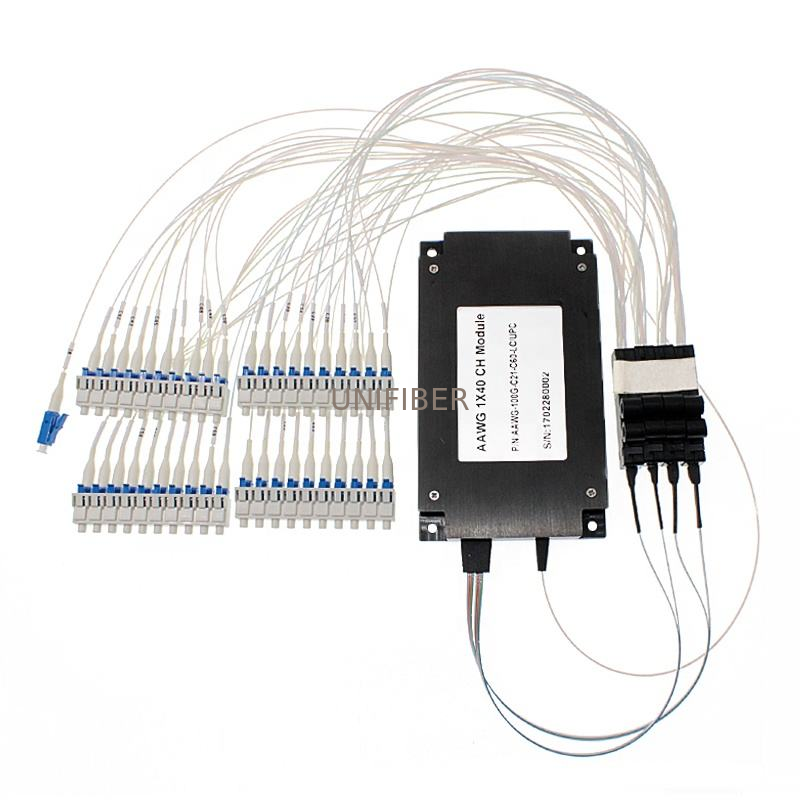

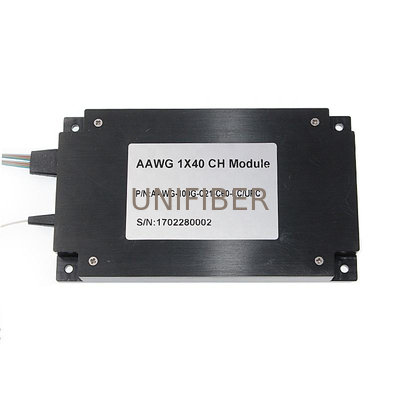

Hình ảnh lớn : Module AAWG PM 40CH Gaussian C21~C60 FC/APC Trục chậm hoạt động

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	Unifiber or OEM
Chứng nhận:	ROHS
Số mô hình:	Mô-đun AWG nhiệt của PM AAWG

Thanh toán:

Số lượng đặt hàng tối thiểu:	1
Giá bán:	Có thể đàm phán

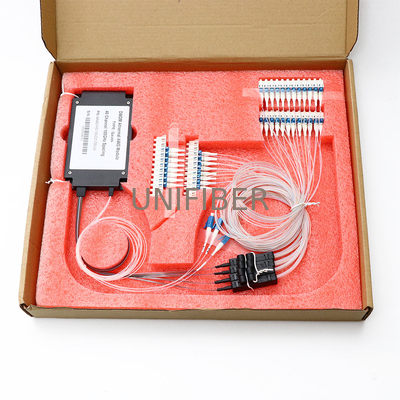

chi tiết đóng gói:	Hộp Carton
Thời gian giao hàng:	3 ~ 5 ngày
Điều khoản thanh toán:	L/C, T/T
Khả năng cung cấp:	500 CÁI / Ngày

Tiếp xúc

Chi tiết sản phẩm

Sản phẩm:	Mô-đun AWG 40CH PM	Số lượng kênh::	40CH
Bước sóng:	C21~C60	Khoảng cách kênh:	100G
Hình dạng bộ lọc:	Đỉnh phẳng hoặc Gaussian	Đầu nối trong/ra:	LC/UPC
Chiều dài sợi:	0,5m, 1m, 1,5m 2m	Bưu kiện:	Mô-đun hoặc gắn trên giá
Làm nổi bật:	Module AAWG PM 40CH Gaussian C21-C60 , Bộ ghép kênh phân chia theo bước sóng FC/APC , Module AAWG PM hoạt động trục chậm

40CH PM AAWG Module Gaussian C21~C60 FC/APC Chế độ hoạt động chậm

Polarization Maintaining fiber PM AAWG Module is a planar lightwave circuit (PLC) device that multiplexes or demultiplexes dozens of wavelengths in the C-band (1525-1565nm) with ultra-fine spacing down to 50GHz (0Được xây dựng trên công nghệ dẫn sóng silica và tích hợp với các sợi sợi PM, nó cung cấp lọc phẳng hoặc Gaussian cho các hệ thống viễn thông, datacom và thử nghiệm phù hợp.

Các đặc điểm chính

Tối đa 96 kênh @ khoảng cách 50GHz/100GHz/150GHz
Mất cổng thấp, cách ly cao
Các tùy chọn gắn rack hoặc nhà ở 1U nhỏ gọn
Khả năng tương thích lưới ITU băng tần C
Độ tin cậy về môi trường

Ứng dụng

Giao thông quang học liên kết hệ thống 100G / 400G / 800G DWDM
Data Center Interconnect (DCI)
Mạng truyền thông quang học dày đặc
Máy khuếch đại quang học & Hệ thống EDFA
Kiểm tra và đo quang học
Các nền tảng quang nhạy cảm với phân cực

Thông số kỹ thuật

Parameter	Đơn vị	Giá trị
Độ dài sóng hoạt động	nm	1525~1565
Độ dài sóng trung tâm	nm	ITU Grid ((C13 ~ C64) hoặc tùy chỉnh
Cổng kênh	nm	3240, 32,40,44,4860, 80,88,96
Khoảng cách kênh	nm	150GHz (1,2nm)
Dải băng thông kênh	Khoảng phút	nm	±0.11 ±0.11 ±0.11 ±0.05
Công nghệ	-	Bầu phẳng. Bầu phẳng. Bầu phẳng.
Dải băng thông @ 1dB	Khoảng phút	nm	0.92 0.38 0.2 0.02
Dải băng thông @ 3dB	Khoảng phút	nm	1.2 0.58 0.4 0.026
Mất cổng nhập	Tối đa	dB	5.5 5.2 3.8 6.0
Phân biệt liền kề	Khoảng phút	dB	Ít nhất 11 người, ít nhất 25 người, ít nhất 27 người, ít nhất 25 người.
Phân cách Không liền kề	Khoảng phút	dB	≥23∙ ≥29∙ ≥30∙ ≥29
Sự đồng nhất	Tối đa	dB	1.5
Ripple	Tối đa	dB	0.5 0.5 1.5 0.5
Tỷ lệ tuyệt chủng	Khoảng phút	dB	18 15 18 16
Lợi nhuận mất mát	Khoảng phút	dB	40
Chỉ thị	Khoảng phút	dB	50
Điều khiển năng lượng	Tối đa	mW	300
Loại sợi	-	PM 1550 Sợi
Lớp phủ bằng sợi	Ừm.	250 μm / 900 μm ống lỏng
Sợi đến fan-out Length	L1	mm	500
Tải ra chiều dài kết nối	L2	mm	500
Bộ kết nối	-	LC/UPC hoặc tùy chỉnh
Kích thước (HxWxD)	mm	120x70x11,482x250x44, 482x230x44
Nhiệt độ hoạt động	°C	-5~65
Nhiệt độ lưu trữ	°C	-40~85
