40CH Athermal AWG 100GHz DWDM Mux Demux Đỉnh phẳng C21 ~ C60 LC/UPC 1U Rackmount

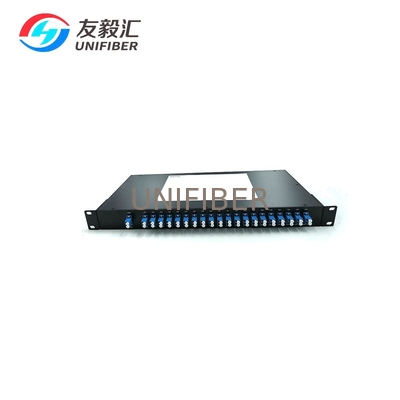

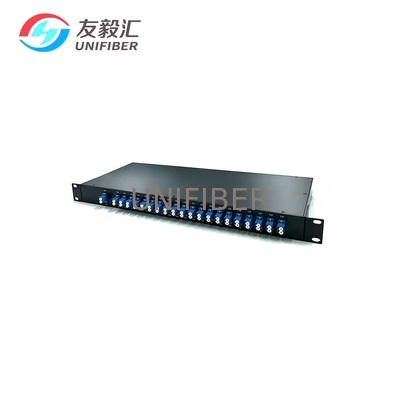

Hình ảnh lớn : 40CH Athermal AWG 100GHz DWDM Mux Demux Đỉnh phẳng C21 ~ C60 LC/UPC 1U Rackmount

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	Unifiber or OEM
Chứng nhận:	ROHS
Số mô hình:	Demux Mux 40CH AWG 100GHz DWDM

Thanh toán:

Số lượng đặt hàng tối thiểu:	10
Giá bán:	Có thể đàm phán
chi tiết đóng gói:	trường hợp vỉ
Thời gian giao hàng:	5 ~ 8 ngày
Điều khoản thanh toán:	L/C, T/T
Khả năng cung cấp:	100 chiếc / ngày

Tiếp xúc

Chi tiết sản phẩm

Sản phẩm:	Giải mã Mux DWDM 100GHz AAWG	Số kênh:	40 kênh
Cấu hình:	Mux + Demux	Kênh thứ 1:	C21 C22 C23...C59 C60 C61
Loại sợi:	0.9mm	Bộ kết nối:	LC UPC

40/48CH 100G Athermal AWG DWDM Mux / Demux Module trong 1U Rackmountlà một thiết bị DWDM mux/demux hiệu suất cao hoạt động trên khoảng cách kênh 100GHz mà không cần ổn định nhiệt độ.Các chip silicon trên silicon chế biến phẳng bao gồm các kênh dẫn sóng được sắp xếp để tách hoặc kết hợp nhiều bước sóng. AWG không nhiệt cho phép multiplexing và demultiplexing của tín hiệu DWDM trên một phạm vi nhiệt độ hoạt động rộng, mà không cần thiết cho động cơ sưởi ấm và giám sát điện tử.Những AWG cung cấp tổn thất chèn thấp, cách ly kênh tuyệt vời, dễ dàng xử lý sợi và độ tin cậy lâu dài trong một gói nhỏ gọn.

Đặc điểm

Chức năng MUX/DEMUX
Gói nhỏ gọn
Số đa kênh
Telcordia GR-1209/1221 phù hợp
Thiết kế không nhiệt, không cần điện
Mất chèn thấp, PDL thấp, cách ly kênh cao

Ứng dụng

Truyền DWDM
Mạng khu vực đô thị
Mạng đường dài
Mạng PON
Các khối xây dựng cho ROADM
Các khối xây dựng cho VMUX

Thông số kỹ thuật

Parameter	Thông số kỹ thuật			Đơn vị	Chú ý
Parameter	Khoảng phút	Loại	Tối đa	Đơn vị	Chú ý
Khoảng cách kênh	100			Ghz
Số kênh	40/48			Các kênh
Tần số kênh	Mạng lưới ITU			THz
Phạm vi tần số kênh có sẵn	191.70		196.40	THz
Dải băng thông kênh	- 12.5		+12.5	Ghz
Dải băng thông kênh	- 0.10		+0.10	nm
Độ chính xác bước sóng trung tâm	- 0.05		+0.05	nm
Mất tích nhập			5.5	dB	@Centro Wavelength
Mất tích nhập			6.0	dB	Bandwidth đầy đủ
Passband Ripple		1.0	1.5	nm	Bandwidth đầy đủ
băng thông @1.0dB	0.32			nm
băng thông @3.0dB	0.58			nm
băng thông @20dB			1.20	nm
Sự đồng nhất về mất tích chèn tại ITU			1.50	dB
Mất phụ thuộc phân cực			0.5	dB
Khép kín kênh liền kề	27	30		dB
Cách cách các kênh không liền kề	30	35		dB
Tổng số Cross Talk	24	24		dB
Chỉ thị	45			dB
Trả lại Loss với các đầu nối	40	45		dB
Phân tán màu sắc	- 20		+20	ps/nm
PMD			0.5	ps
Quản lý năng lượng quang của cảng chung			24	dBm

Kênh	ITU	Tần số	Độ dài sóng	Kênh	ITU	Tần số	Độ dài sóng
Không, không.	Kênh	THz	nm	Không, không.	Kênh	THz	nm
1	60	196	1529.553	25	36	193.6	1547.715
2	59	195.9	1530.334	26	35	193.5	1548.515
3	58	195.8	1531.116	27	34	193.4	1549.315
4	57	195.7	1531.898	28	33	193.3	1550.116
5	56	195.6	1532.681	29	32	193.2	1550.918
6	55	195.5	1533.465	30	31	193.1	1551.721
7	54	195.4	1534.25	31	30	193	1552.524
8	53	195.3	1535.036	32	29	192.9	1553.329
9	52	195.2	1535.822	33	28	192.8	1554.134
10	51	195.1	1536.609	34	27	192.7	1554.94
11	50	195	1537.397	35	26	192.6	1555.747
12	49	194.9	1538.186	36	25	192.5	1556.555
13	48	194.8	1538.976	37	24	192.4	1557.363
14	47	194.7	1539.766	38	23	192.3	1558.173
15	46	194.6	1540.557	39	22	192.2	1558.983
16	45	194.5	1541.349	40	21	192.1	1559.794
17	44	194.4	1542.142	41	20	192	1560.606
18	43	194.3	1542.936	42	19	191.9	1561.419
19	42	194.2	1543.73	43	18	191.8	1562.233
20	41	194.1	1544.526	44	17	191.7	1563.047
21	40	194	1545.322	45	16	191.6
22	39	193.9	1545.322	46	15	191.5
23	38	193.8	1546.119	47	14	191.4
24	37	193.7	1546.917	48	13	191.3

AWGM	××	×	×	×	××	×××	×	×
	Gói	Mô-đun	Không gian kênh	Pass band Profile	Kênh	Bắt đầu	Com	Thả đi
	Gói	Loại	Không gian kênh	Pass band Profile	Số	Kênh	Com	Thả đi
A=Athermal	1U=1U	M=Mux	1=100GHz	F=bầu phẳng	32=32	C17=C17	0=Không có	0=Không có
A=Array	2U=2U	D=Demux	2=50GHz	G=Gauss	40=40	C21=C21	1=FC/UPC	1=FC/UPC
W = Độ dài sóng	ST = Hộp	1=Mux và Demux			48=48		2=FC/APC	2=FC/APC
G=Rating							3=SC/UPC	3=SC/UPC
M=Mô-đun							4=SC/APC	4=SC/APC
							5=LC/UPC	5=LC/UPC
							6=LC/APC	6=LC/APC
