Công tắc quang cơ học 1310nm 1550nm 2x2 PM Chốt FC / APC cho OADM

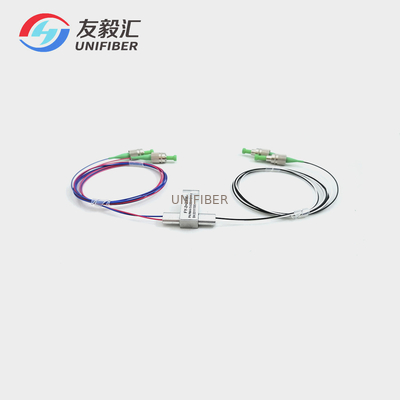

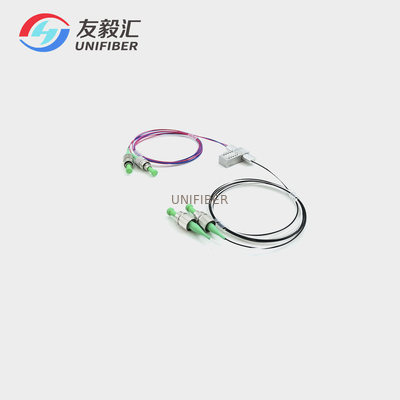

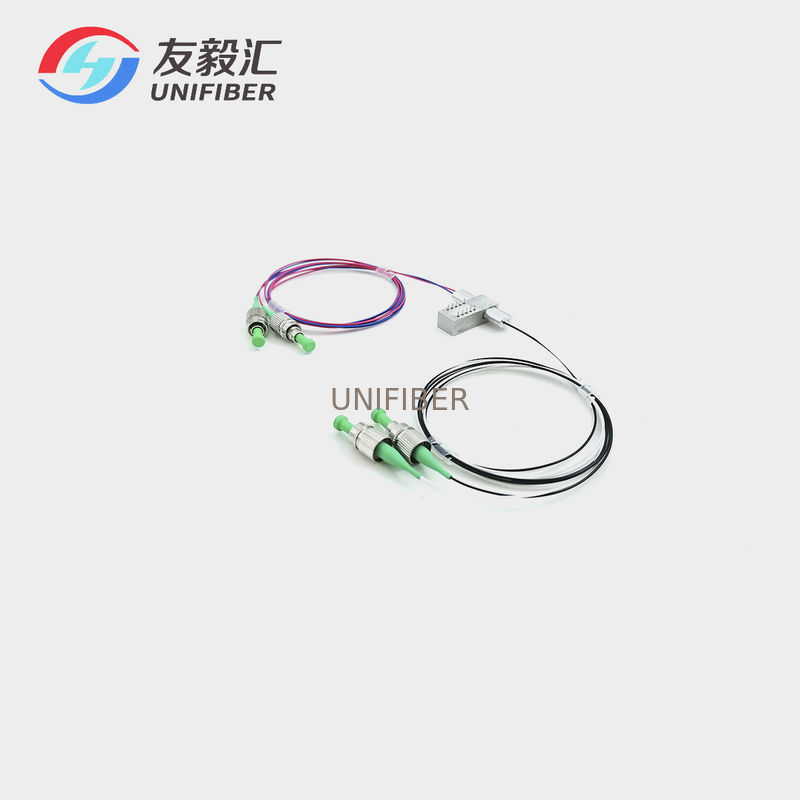

Hình ảnh lớn : Công tắc quang cơ học 1310nm 1550nm 2x2 PM Chốt FC / APC cho OADM

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	Unifiber or OEM
Chứng nhận:	ROHS
Số mô hình:	Công tắc quang 2x2 PM

Thanh toán:

Số lượng đặt hàng tối thiểu:	10
Giá bán:	Có thể đàm phán
chi tiết đóng gói:	Hộp đựng vỉ
Thời gian giao hàng:	3 ~ 5 ngày
Điều khoản thanh toán:	T / T
Khả năng cung cấp:	500 chiếc / ngày

Tiếp xúc

Chi tiết sản phẩm

Sản phẩm:	Công tắc quang 2x2 PM	Cấu hình:	1x2 hoặc 2x2
chất xơ:	Sợi PM Panda	Kết nối:	FC/APC
Nguồn cấp:	3V hoặc 5V	mô hình điều khiển:	Chốt hoặc không chốt
Làm nổi bật:	Công tắc quang cơ OADM , Công tắc quang cơ 2x2 PM , Công tắc quang FC APC PM

Mô tả về chốt Công tắc quang cơ học duy trì phân cực 2x2 FC/APC

Công tắc quang duy trì phân cực (Công tắc sợi quang PM) là một thành phần thụ động sở hữu hai hoặc nhiều cổng truyền, chuyển hướng hoặc chặn có chọn lọc tín hiệu quang từ một cổng đầu vào nhất định đến một cổng đầu ra nhất định trong một đường truyền cáp quang.Bộ chuyển mạch sợi quang duy trì phân cực (PM) của Unifiber được chế tạo từ sợi panda PM và các đầu nối chất lượng cao tương thích với các tiêu chuẩn ngành.

Đặc trưng

Giá thấp
Mất chèn thấp
Độ ổn định và độ tin cậy cao
Epoxy miễn phí trên đường dẫn quang học

Đăng kí

OADM
Giám sát Hệ Thống
Bảo vệ mạng quang
thiết bị

Sự chỉ rõ

Thông số	chiều 2x2
Bước sóng hoạt động (nm)	1310±40	1550 ± 40
Suy hao chèn (dB)	IL (Lớp P)
	< 1,2	< 1,2
Suy hao phụ thuộc bước sóng (WDL) (dB)	≤ 0,30	≤ 0,30
PĐL (dB)	≤ 0,05	≤ 0,05
TDL(dB)	< 0,25	< 0,25
Nhiễu xuyên âm (dB)	>55	>55
Độ lặp lại (dB)	< ± 0,02
Tỷ lệ tuyệt chủng (dB)	> 18
Mất mát trở lại (dB)	> 55
Thời gian chuyển mạch (ms)	<10 (Loại 4)
Điện trở (chân 1-5 hoặc 6-10) (ohms)	178 ± 10%
Nguồn điện (V)	5
Công suất truyền tải (mW)	500
Trọn đời (lần)	>10 triệu
Nhiệt độ hoạt động (° C)	0 ～ +70
Nhiệt độ bảo quản (°C)	-45 ～ +85
Loại sợi	PM1310 / PM1550
Chiều dài sợi (m)	1,0 +/- 0,1
Kích thước (LxWxH) (mm)	28,3 × 12,0 × 8,5

Trạng thái chuyển tiếp		Cổng1 - Cổng4/Cổng2 -Cổng3		Cổng1 - Cổng3/Cổng2 - Cổng4
Ổ điện	không chốt	Pin1	Pin10
	chốt	Pin1	Pin5	Pin6	Pin10
		v+	GND	GND	v+
cảm biến sates	Chốt/Không chốt	Pin2-3, Pin8-9 Mở		Pin2-3, Pin8-9 Đóng
		Pin3-4, Pin7-8 Đóng		Pin3-4, Pin7-8 Mở
