Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chất xơ: | Singlemode | Ứng dụng: | Duct / Aerial / Direct Burial |
|---|---|---|---|
| Số lượng sợi: | Lõi 2-288 | Gói: | trống gỗ |
| Kết cấu: | Bị lỏng ống | Thiết giáp: | Băng thép |
| Điểm nổi bật: | Cáp đột phá bọc thép vỏ bọc PE,Cáp đột phá bọc thép không bằng kim loại,Cáp thả sợi quang GYXTW |
||

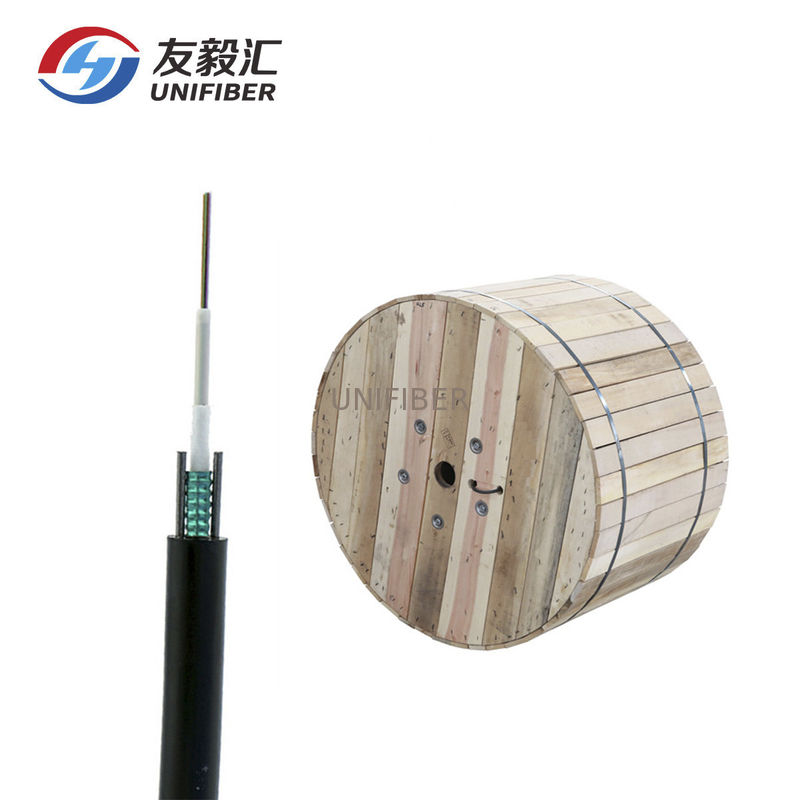

Cáp quang trên không 12/24/36/48 lõi Ngoài trời bọc thép không kim loại Chế độ đơn G652D Vỏ bọc PE GYXTW
Sợi 250μm được định vị trong một ống lỏng làm bằng nhựa có mô đun cao.Các ống được làm đầy bằng một hợp chất làm đầy chịu nước.Ống được bọc bằng một lớp PSP theo chiều dọc.Giữa PSP và vật liệu chặn nước dạng ống lỏng được áp dụng để giữ cho cáp nhỏ gọn và kín nước.Hai sợi dây thép song song được đặt ở hai cạnh của băng thép.Các dây thép song song được đặt ở băng hai bên.Cáp được hoàn thiện với vỏ bọc bằng polyetylen (PE).
Đặc trưng
Ống rời có độ bền cao có khả năng chống thủy phân
Hai dây thép song song đảm bảo độ bền kéo
Đường kính nhỏ, trọng lượng nhẹ và lắp đặt thân thiện
Chống nghiền và tính linh hoạt
Hiệu suất cơ học và nhiệt độ tốt
Hợp chất làm đầy ống đặc biệt đảm bảo sự bảo vệ quan trọng của sợi
PSP tăng cường chống ẩm
Nhiệt độ lưu trữ / hoạt động: -40 ℃ ~ + 70 ℃
Ứng dụng
Có thể sử dụng trong Duct / Aerial
Thông số sợi quang
| Không. | Mặt hàng | Đơn vị | Sự chỉ rõ | |
| G.652D | ||||
| 1 | Đường kính trường chế độ | 1310nm | μm | 9,2 ± 0,4 |
| 1550nm | μm | 10,4 ± 0,5 | ||
| 2 | Đường kính ốp | μm | 124,8 ± 0,7 | |
| 3 | Ốp không tuần hoàn | % | ≤0,7 | |
| 4 | Lỗi đồng tâm Core-Cladding | μm | ≤0,5 | |
| 5 | Đường kính lớp phủ | μm | 245 ± 5 | |
| 6 | Lớp phủ không tuần hoàn | % | ≤6.0 | |
| 7 | Cladding-Coating Concentricity Error | μm | ≤12.0 | |
| số 8 | Bước sóng cắt cáp | nm | λcc≤1260 | |
| 9 | Suy hao (tối đa) | 1310nm | dB / km | ≤0,36 |
| 1550nm | dB / km | ≤0,24 | ||
Thông số cáp
| Mặt hàng | Thông số kỹ thuật | |
| Số lượng sợi | 2 ~ 24 | |
| Sợi phủ màu | Kích thước | 250µm ± 15µm |
| Màu sắc | Xanh lam, cam, lục, nâu, xám, trắng | |
| Ống lỏng | Kích thước | 2,10mm ± 0,05mm |
| Vật chất | PBT | |
| Màu sắc | Tự nhiên | |
| Thành viên sức mạnh | Đường kính | 1,0mm |
| Vật chất | Thép | |
| Áo khoác ngoài | Kích thước | 8,0mm ± 0,1mm |
| Vật chất | PE | |
| Màu sắc | Đen | |
Đặc điểm cơ học và môi trường
| Mặt hàng | Đoàn kết | Thông số kỹ thuật |
| Tensio (Dài hạn) | N | 600 |
| Căng thẳng (Ngắn hạn) | N | 1500 |
| Crush (Dài hạn) | N / 10 cm | 300 |
| Crush (Ngắn hạn) | N / 10 cm | 1000 |
| Min.Bán kính uốn cong (Động) | mm | 20D |
| Min.Bán kính uốn cong (Tĩnh) | mm | 10D |
| Nhiệt độ cài đặt | ℃ | -20 ~ + 60 |
| Nhiệt độ hoạt động | ℃ | -40 ~ + 70 |
| Nhiệt độ bảo quản | ℃ | -40 ~ + 70 |
Thông số kỹ thuật
| Số lượng sợi | Đường kính cáp (mm) | Trọng lượng cáp (kg / km) |
Sức căng Dài ngắn Kỳ hạn (N) |
Nghiền kháng Dài ngắn Thời hạn (N / 100mm) |
Uốn Bán kính Tĩnh / Động (mm) |
| 2 ~ 12 | 10,6 | 124 | 1000/3000 | 1000/3000 | 10D / 20D |
| 14 ~ 24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D / 20D |
| Đặc điểm truyền động | |||||
| G.652 | G.655 | 50 / 125μm | 62,5 / 125μm | ||
|
Suy hao tối đa (dB / km) (+ 20 ℃) |
850 nm | 3.0 | 3,3 | ||
| 1300 nm | 1,0 | 1,0 | |||
| 1310 nm | 0,36 | 0,4 | |||
| 1550 nm | 0,24 | 0,23 | |||
| Bước sóng cảm ứng cáp (nm) | ≤1260 | ≤1450 | |||
