Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Bước sóng hoạt động: | Lưới ITU 100GHz | Loại sợi: | Ống lỏng 250um 0,9 / 2.0 / 3.0mm ống lỏng |
|---|---|---|---|
| Chiều dài sợi: | 1m hoặc tùy chỉnh | Đầu nối vào / ra: | FC SC LC ST |
| Số kênh: | 4/8 / 16CH | Kênh 1: | C21 C22 C23 ... C59 C60 C61 |
| Cấu hình: | Mux / Demux | gói: | Hộp ABS, hộp LGX, Giá gắn |
| Điểm nổi bật: | bộ ghép kênh sợi quang,bộ ghép kênh thụ động cwdm |
||

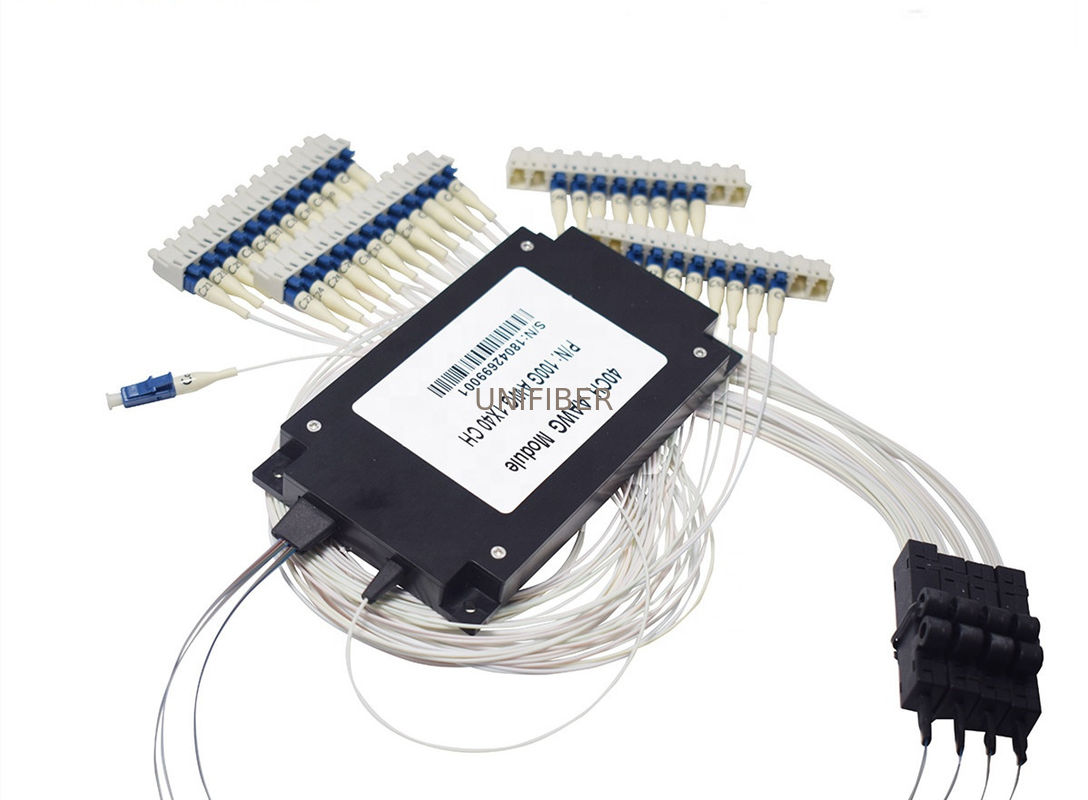

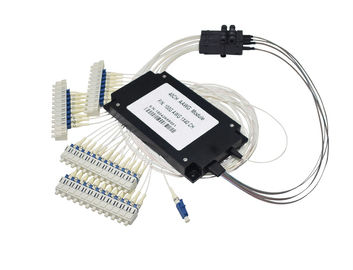

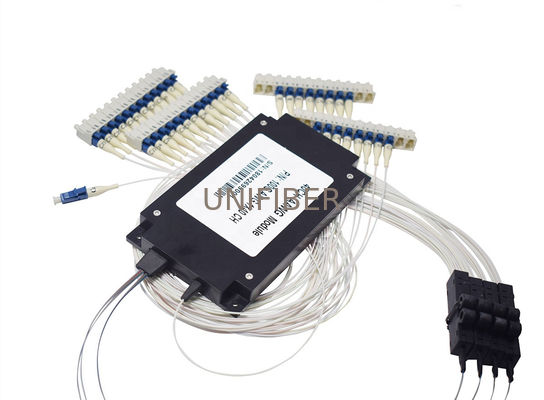

Kích thước nhỏ gọn 100GHZ Mô-đun AWG DWDM Athermal (AAWG) Hộp 40CH ABS Đầu phẳng Mux sợi đơn Mux cho mạng PON
Athermal AWG (Athermal Arrayed Waveguide Grating) Mux/DeMux Modules are part of a series of high performance products based on silica-on-silicon planar technology. Athermal AWG (Athermal Arrayed Waveguide Grating) Mô-đun Mux / DeMux là một phần của một loạt các sản phẩm hiệu suất cao dựa trên công nghệ phẳng silic trên silicon. It operates at 50GHz or 100GHz channel spacing ITU Grid DWDM wavelengths from 1526nm to 1565nm. Nó hoạt động ở các bước sóng 50 GHz hoặc 100 GHz với các bước sóng DWDM Grid ITU từ 1526nm đến 1565nm. The AAWG DWDM can be used to replace the filter-type DWDM for cases where no power is available. Có thể sử dụng DWDM AAWG để thay thế DWDM loại bộ lọc cho các trường hợp không có nguồn điện.
Đặc trưng:
Chức năng MUX / DEMUX
Gói nhỏ gọn
Số đa kênh
Tuân thủ Telcordia GR-1209/1221
Thiết kế mạch máu, không yêu cầu năng lượng điện
Mất chèn thấp, PDL thấp, cách ly kênh cao
Các ứng dụng:
Truyền DWDM
Mạng lưới khu vực đô thị
Mạng lưới đường dài
Mạng PON
Khối xây dựng cho ROADM
Khối xây dựng cho VMUX
Thông số
| Thông số | AAWG DWDM MUX / DEMUX | |||||
| Không gian kênh (GHz) | 50 GHz | 100GHz | ||||
| Loại băng thông | Mặt phẳng | Gaussian | Mặt phẳng | |||
| Bước sóng trung tâm | Lưới ITU-T | |||||
| Cấp | Kiểu | Tối thiểu | Kiểu | Tối thiểu | Kiểu | Tối thiểu |
| Số kênh | 80/96 | 32/40/48 | ||||
| Độ chính xác bước sóng (nm) | ± 0,04 | ± 0,05 | ||||
| Băng thông @ 1dB (nm) | > 0,2 | > 0,2 | > 0.4 | |||
| Băng thông @ 3dB (nm) | > 0,4 | > 0,4 | > 0.6 | |||
| Mất chèn (dB) | <7.0 | <6.0 | <4.0 | <3,5 | <6,5 | <5.0 |
| Crosstalk liền kề (dB) | > 26 | > 26 | > 23 | |||
| Crosstalk không liền kề (dB) | > 26 | |||||
| Tổng nhiễu xuyên âm (dB) | > 20 | > 21 | ||||
| Mất mát trở lại (dB) | > 40 | |||||
| Ripple (dB) | <1,5 | <0,5 | ||||
| Tính đồng nhất (dB) | <1,5 | |||||
| Mất phụ thuộc phân cực (dB) | <0,7 | <0,6 | <0,5 | <0,4 | ||
| Phân tán chế độ phân cực (ps) | <0,5 | |||||
| Phân tán màu (ps / nm) | ± 30 | ± 20 | ||||
| Nhiệt độ hoạt động (℃) | -5~75 | |||||
| Nhiệt độ lưu trữ (℃) | -40~85 | |||||
Ghi chú:
1. Tất cả các dữ liệu trên không bao gồm các kết nối.
2.Để biết thêm chi tiết, xin vui lòng liên hệ với bán hàng của chúng tôi.
