Thông tin chi tiết sản phẩm:
Thanh toán:
|
Bước sóng hoạt động: | Lưới ITU 100GHz | Loại sợi: | Ống lỏng 250um 0,9 / 2.0 / 3.0mm ống lỏng |
---|---|---|---|
Chiều dài sợi: | 1m hoặc tùy chỉnh | Đầu nối vào / ra: | FC SC LC ST |
Số kênh: | 4/8 / 16CH | Kênh 1: | C21 C22 C23 ... C59 C60 C61 |
Cấu hình: | Mux / Demux | gói: | Hộp ABS, hộp LGX, Giá gắn |
Điểm nổi bật: | bộ ghép kênh sợi quang,bộ ghép kênh thụ động cwdm |

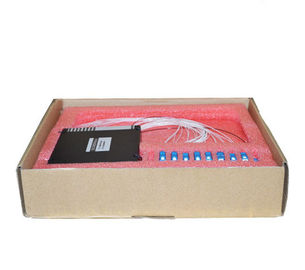

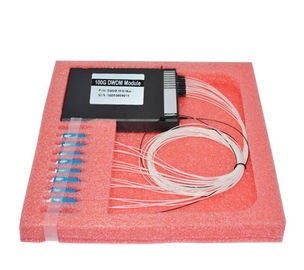

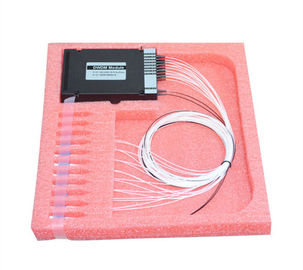

DWDM Mux / Demux sợi đơn / sợi kép 4/8/16 kênh mô-đun ABS có đuôi SC SC / UPC cho mạng quang thụ động
Dense wavelength division multiplexer(DWDM) is based on the membrane filter technique and proprietary non-flux metal bonding micro-optics packaging design, within ITU wavelengths to achieve uplink and downlink. Bộ ghép kênh phân chia bước sóng dày đặc (DWDM) dựa trên kỹ thuật lọc màng và thiết kế bao bì vi quang liên kết kim loại không thông lượng độc quyền, trong các bước sóng ITU để đạt được đường lên và đường xuống. It provides ITU channel center wavelength, low insertion loss, high channel isolation, low power consumption, wide passband characteristics, no glue loop, excellent thermal stability and reliability and so on. Nó cung cấp bước sóng trung tâm kênh ITU, tổn thất chèn thấp, cách ly kênh cao, tiêu thụ điện năng thấp, đặc tính băng thông rộng, không có vòng keo, độ ổn định nhiệt tuyệt vời và độ tin cậy, v.v. In a telecommunications network system, it can be used for uplink or downlink optical signal. Trong một hệ thống mạng viễn thông, nó có thể được sử dụng cho tín hiệu quang đường lên hoặc đường xuống.
Đặc trưng
Khoảng cách kênh ITU 100GHz
Mất chèn thấp
truyền dẫn băng thông rộng
cách ly kênh cao
Độ ổn định và độ tin cậy cao
Đường quang không chứa Epoxy
Ứng dụng
Kênh Mux / Demux
Hệ thống DWDM
Bộ định tuyến
Bộ khuếch đại sợi quang
Hệ thống CATV
Thông số
Tham số | 4 kênh | 8 kênh | 16 kênh | ||||||||
Mux | Yêu cầu | Mux | Yêu cầu | Mux | Yêu cầu | ||||||
Bước sóng kênh (nm) | 1270 ~ 1610 | ||||||||||
Độ chính xác bước sóng trung tâm (nm) | ± 0,5 | ||||||||||
Giãn cách kênh (nm) | 20 | ||||||||||
Băng thông kênh (@ - băng thông 0,5dB (nm) | > 14 | ||||||||||
Mất chèn (dB) | .41.4 | ≤2,6 | ≤5.0 | ||||||||
Độ đồng đều của kênh (dB) | .50,5 | .50,5 | .50,5 | ||||||||
Kênh gợn (dB) | 0,3 | ||||||||||
Cách ly (dB) | Liền kề | Không có | > 30 | Không có | > 30 | Không có | > 30 | ||||
Không liền kề | Không có | > 40 | Không có | > 40 | Không có | > 40 | |||||
Độ nhạy nhiệt độ mất chèn (dB / ℃) | <0,005 | ||||||||||
Sự thay đổi nhiệt độ bước sóng (nm / ℃) | <0,002 | ||||||||||
Mất phụ thuộc phân cực (dB) | <0,1 | ||||||||||
Phân tán chế độ phân cực (PS) | <0,1 | ||||||||||
Chỉ thị (dB) | > 50 | ||||||||||
Mất mát trở lại (dB) | > 45 | ||||||||||
Xử lý công suất tối đa (mW) | 500 | ||||||||||
Nhiệt độ hoạt động (℃) | -5 ~ + 75 | ||||||||||
Nhiệt độ lưu trữ (℃) | -40 ~ 85 | ||||||||||
Kích thước gói (mm) | 1. L100 x W80 x H10 (Mô-đun 2 CH ~ 8CH) | ||||||||||
2. L120xW800xH18 (Mô-đun 9 CH ~ 18CH) |
